1 产品概述

SC-GP-CAM01是上海数采物联网科技有限公司推出的一款基于4G或wifi的无线定时拍照/抓拍上传照片的相机摄像头。可广泛应用于仪器仪表的示数抓拍识别，文物、岩土、水文水利领域的照片抓拍和视频监控。

本产品支持wifi或以太网方式接入网络，定时拍照并将照片上传到指定的FTP服务器或存储于SD卡中。配合4G无线网卡，可用于户外没有wifi网络的场景。

2 服务理念

我司郑州承诺:

您购买的不仅仅是产品，还有细致、周到的技术支持服务。

我们免费提供远程指导，远程配置调试服务，将数据发送至客户指定的

3 产品特性

3.1 相机参数及选型

像素：200万、300万、500万可选，默认200万

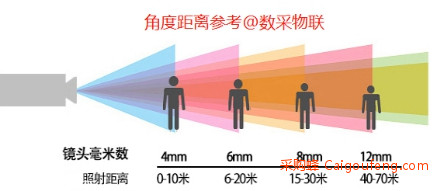

镜头：2.8mm/4mm/6mm

内存卡功能：支持

供电：12V 直流

重量：0.35kg

3.2 电气特性

供电方式：12V直流 或电池供电

3.3 通信特性

默认联网方式：以太网/WiFi、4G

图片上传：FTP服务器

3.4 结构特性

天线类型：胶棒式外置天线

材质：PC塑料（外壳）

主体防护等级：IP65

尺寸：50mm×50mm×30mm

3.5 工作环境

环境温度-30°C～70°C，湿度0～95%（非冷凝）

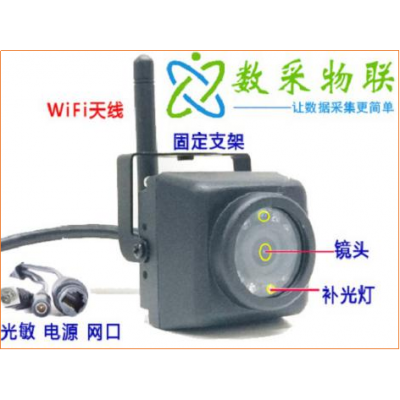

4 组件搭配

5 产品核心优势

u 安装简单，快速部署，助力物联网项目快速落地

u 体积小巧

u 防雨设计，适用于室外环境

u 自带补光，适用于夜间拍照

u 支持远程配置参数

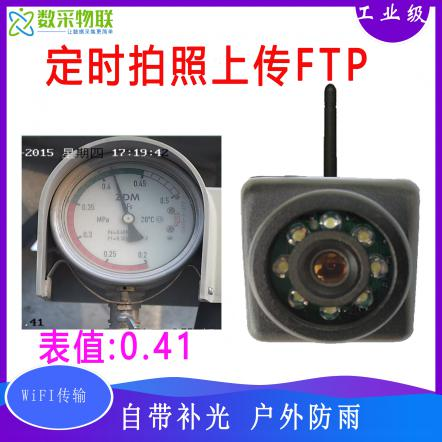

6 定时拍照上传设置

可设置任意时间，间隔抓拍照片存储到SD卡或上传到FTP服务器。

定时拍照间隔设置

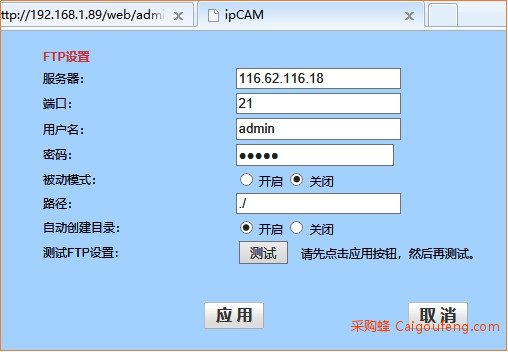

FTP参数设置

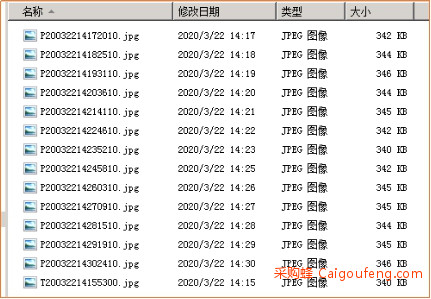

图片上传结果示例

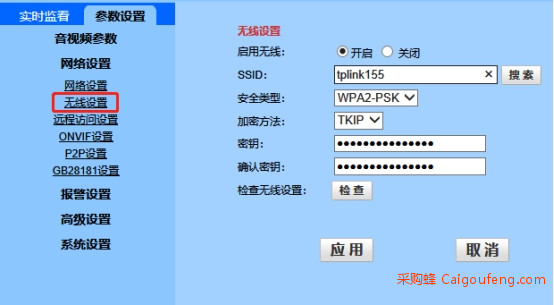

7 WiFi配置

8 仪表盘识别软件定制开发

8.1 仪表识别算法简介

针对采集的图像,一般采用先采用Gaussian Filtering进行图形降噪处理,针对预处理的图像采用Canny Edge Detection的方法做边缘检测,通过精确过滤各种非关键目标,找到仪表和面板的轮廓.通过Hough变换做仪表刻度和仪表指针检测,也可以通过Hough变换做液位的检测。对图像中需要做image classfition的目标,采用深度学习的方法,如数字识别,仪表样式识别还有自然场景下的文本位置检测等的。模型采用深度学习的中卷积神经网络模型CNN,根据图片的特征搭建不同的网络模型.

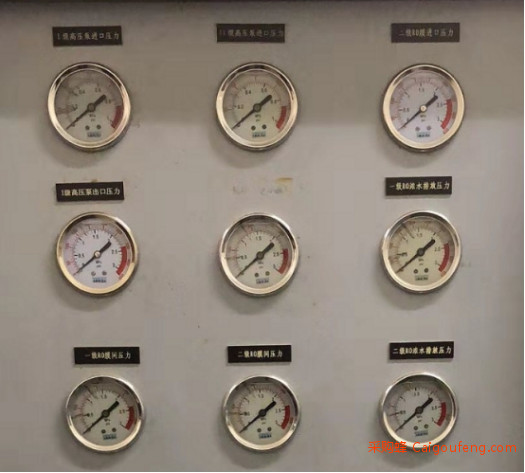

指针式仪表识别是主要针对指针式仪表，这是一个通过视频图像对工业仪表识别进行自动识别.

识别的流程是：采用一些特殊的方法来完成有效区域筛选以及仪表的指针定位，根据表盘中心到指针回转中心的连线与子表盘0刻度线的夹角等特征，计算出子表盘0刻度线与指针指向线段的夹角，进一步识别并判读出指针读数。实验结果表明，该定位及识别算法计算简单，具有较高的准确率，克服了表盘随机角度倾斜对读数识别算法的影响。

（本图片基于openCV生成）

(软件基于openCV开发)

9 应用案例

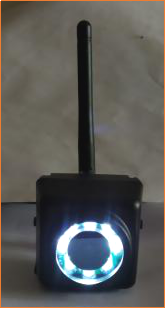

夜晚补光效果
