1 产品概述







DAQ-GP-IRT4G无线红外测温传感器终端是上海数采物联网科技有限公司推出的一款无线非接触红外测温产品。本产品红外探测器（热敏探测器和光电探测器）将红外辐射能量测出并转变成电信号，再根据辐射基本定律转换为温度并将温度信号通过4G/WiFi/LoRa方式定时上报数据。将作为新一代测温数据上云产品可广泛应用于冶金、石油化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

传感器终端支持默认采用4G通信方式，克服现场特殊环境导致的无线通信遮挡，大大简化现场部署时间和降低施工费用。本终端最多可支持32路温度采集，搭配红外测温探头，测量温度范围宽，测量精度高，易于安装。

2 服务理念

我司郑重承诺:

您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )

本产品，现场只需普通工人接电安装即可! 无需调试！

我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。

免费提供物联网方案咨询服务！

3 产品特性

3.1 温度采集特性



采集类型：红外测温

温度量程：0~100℃ 、0~200℃ 、0~500℃可定制

温度精度等级：0.2度

采集频率：1秒钟~24小时，支持远程配置

3.2 电气特性



供电方式：电池供电 或12V直流/220V 交流

3.3 通信特性



无线传输方式：4G/NB-IOT/LoRa/WiFi

通信协议：MQTT/TCP/UDP/HTTP/SSL/ModBus RTU,可定制其他协议

数据转发：任意公网服务器

服务器中心数量：最多可支持同时向7个云服务器同时上报数据。

心跳包：支持自定义心跳包，可设置为信号强度。

注册包：支持自定义注册包，可设置为IMEI码。

定位：支持LBS基站定位，方便查询设备位置。

3.4 结构特性



天线类型：吸盘式或胶棒式外置天线(可选内置天线)



材质：PC塑料（外壳）

主体防护等级：IP65

主体尺寸：200mm×94mm×60mm

测温探头结构：贴片式

主体安装方式：壁挂或螺丝紧固

探头安装方式：粘贴或螺钉紧固、扎带捆绑式安装

3.5 工作环境



环境温度-25°C～75°C，湿度0～95%（非冷凝）

4 产品核心优势

安装简单，快速部署，助力物联网项目快速落地



支持自定义注册包和心跳包，方便平台区分设备

支持任意私有物联网云平台和组态软件，提供数据协议对接

支持阿里云、百度天工、OneNet、腾讯云等主流云平台

支持外接多路传感器

非侵入式测量，不影响设备正常工作

支持远程配置参数，FOTA远程升级，最大限度减少现场施工维护的人员成本

5 数据上报通信协议

5.1 协议解析说明



UDP/TCP/MQTT/HTTP等多种推送方式，用户接收数据需提供云端服务器公网IP（或域名）地址和端口号。

JSON格式数据报文示例：

{"T":56.72,"ID":"860344048491162"}

报文解析：

{

"T": 56.72, //第1路温度值

"ID": "860344048491162" //设备ID

}

5.2 协议定制



如需定制其他通信协议，可联系业务人员沟通。

6 平台对接

6.1 默认平台

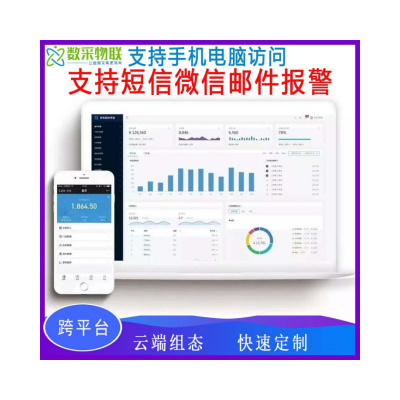

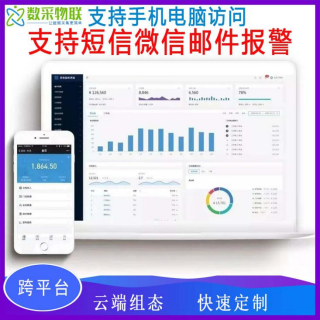

产品出厂默认连接我司指定工业物联网平台，平台界面如下：



电脑端浏览器界面



手机端微信访问界面

6.2 用户指定平台



以阿里云平台对接为例，用户在阿里云物联网平台创建产品和添加设备后，用户需提供一个三元组：{ProductKey , DeviceName , DeviceSecret }和要发布的MQTT主题。

例如三元组的值分别为：

ProductKey = b0FMK1Ga5cp

DeviceName = 862991419835241

DeviceSecret = y7MTCG6Gk33Ux26bbWSpANl4OaI0bg5Q



7 注意事项



本产品出厂默认内置物联网SIM卡，流量费约20元每年，含免费技术支持费用及终身维护费用。 如需采用用户自己的SIM卡，请提前告知。
