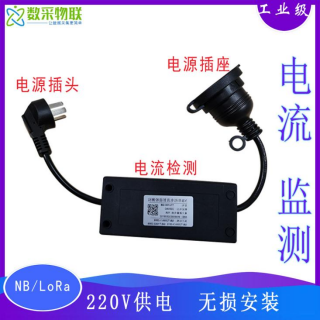

1 、产品概述

SC-GP-CTNB插座式无线电流采集传感器，采用4G / NB-IOT（窄带物联网）方式与云平台建立通信。将检测到的设备工作电流上报到云平台，供用户对用电设备工作状态的监测。

本产品使用方便，无需用户进行配置，只要插上电，即可自动连接到云平台和自动上报数据。

本产品自带插头、插座，易于安装，广泛用于220V用电设备的电流监测采集，可以用于判断设备的开关机工作状态，分析设备的开机使用率等场景。

2 、服务理念

我司郑重承诺:

您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )

本产品，现场只需普通工人接电安装即可! 无需调试！

我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。

免费提供物联网方案咨询服务！

3 产品特性

3.1 采集特性

采集类型：交流

量程：0~10A

通道数量：1路电流采集

采集频率：10秒钟~24小时，支持远程配置

精度：10 mA

GPS定位：支持AGPS，室内精度10 米~1 公里

3.2 电气特性

供电方式：220V AC

3.3 通信特性

天线类型：内置天线

传输方式：4G/NB-IOT/LoRa

通信协议：TCP/UDP/MQTT/http等

数据转发：任意公网服务器

3.4 结构特性

材质：PC塑料（外壳）

防护等级：IP65

安装方式：插座转接式

线长：总长2米

3.5 工作环境

温度-25°C～60°C，湿度0～95%（非冷凝）

海拔：不超过2000米

4、 产品核心优势

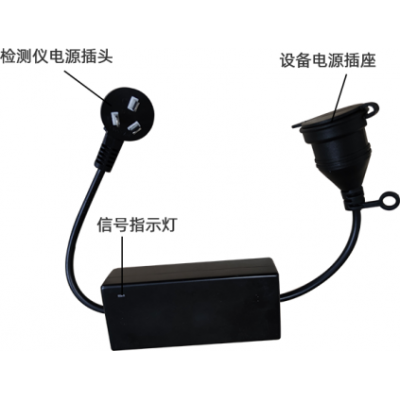

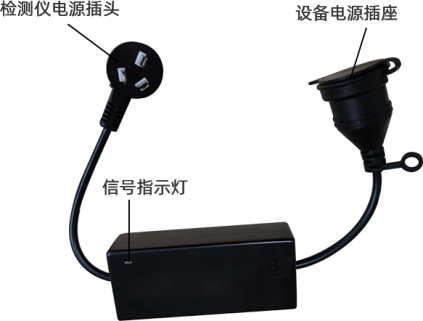

 自带插座插头，安装方便

 支持自定义注册包和心跳包，方便平台区分设备

 支持任意私有物联网云平台和组态软件，提供数据协议对接

 支持阿里云、百度天工、OneNet、腾讯云等主流云平台

 支持远程配置参数，FOTA远程升级，最大限度减少现场施工维护的人员成本

5 、数据上报通信协议

默认TCP/UDP协议，json字符串格式上报。包含电流值，设备ID号。

{

"U": 221, //电压值

    "I": 2.62, //电流值

"P": 579, //功率值

    "ID": "860344048491162", //ID

     "lon":106,  //经度

     "lat":29  //纬度

      "t":1623727703  //纬度

}

5.1 协议定制

如需定制其他对接协议，如MQTT、对接组态软件等，可联系业务人员沟通。

6 、平台对接

6.1 平台数据展示

产品出厂可选择连接我司指定开放工业物联网平台，平台界面如下：

                                       电脑端浏览器界面

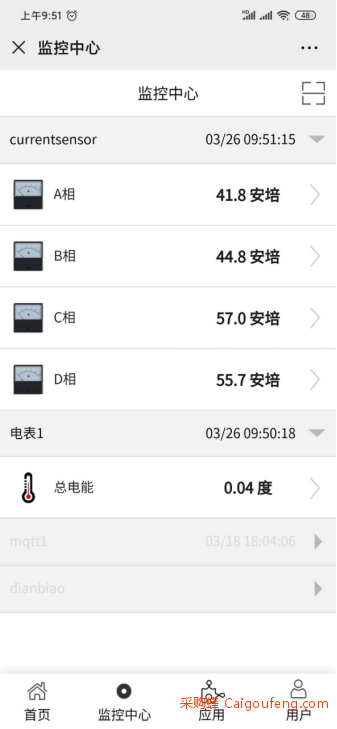

手机端微信访问界面

6.2 用户指定平台

默认连接至电信物联网平台。其他平台可定制。

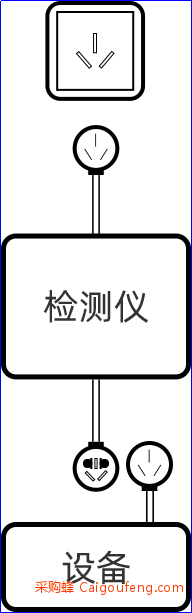

7 应用案例

设备开关机状态(电流)监测

8 注意事项

(1) 产品配不具备防水功能，如户外使用，需进行防水处理。

(2) 本产品内置SIM卡，每年流量费根据上报数据频率约10~20元。
