1 产品概述





SC-LP-CAM系列电池供电无线定时拍照摄像头抄表终端是上海数采物联网科技有限公司推出的针对传统老旧机械仪表（水表、电表、燃气表、压力表等）或无法直接通讯的仪表进行快速抄表的数据采集终端。拍照终端按照设定时间间隔进行拍照，并将照片上传到服务器后进行分析识别，得出仪表示数，用户可查看原始图片和识别结果数据。

终端内置长寿命锂电池，支持采NB-IOT/LoRa/WiFi通信方式，能够克服现场特殊环境导致的无线通信遮挡，大大简化现场部署时间和降低施工费用。



2 服务理念

我司郑重承诺:

您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )

本产品，现场只需普通工人安装即可! 无需调试！

我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。

免费提供物联网方案咨询服务！

3 产品特性

3.1 仪表照片采集特性

图片格式类型：jpg

图片像素：最大支持640*480

采集频率：1分钟~30天，支持远程配置

唤醒模式：间隔唤醒；定时唤醒；闹钟唤醒

3.2 电气特性

供电方式：3.6V 长寿命锂电池供电（不可充电）

电池容量：9000mAh

功耗：电流小于200mA

待机电流：小于5uA

3.3 结构特性

材质：PC塑料（外壳）

主体防护等级：IP68

水表款尺寸：135mm×95mm×55mm

电表款尺寸：120mm×110mm×50mm

主体安装方式：粘贴或窄带抱箍紧固

3.4 工作环境

环境温度-25°C～75°C，湿度0～95%（非冷凝）

4 微功耗工作模式

4.1 间隔时间模式：

间隔时间模式是指由用户指定一定的间隔时间进行采集，并且在采样几次后进行上报。 该间隔时间应大于1分钟。比如，某用户需要每 10 分钟采集一次数据，采样间隔（M）：10。具体配置参考平台设置界面。

4.2 闹钟模式

  整点时间模式类似闹钟的工作原理，是针对时钟的 0 点至 23 点整时工作进行设置。“采样时间”和“上报时间”按照整点时间从左到右依次代表 23 点至 0 点。具体配置参考平台设置界面。

4.3 磁铁人工激活模式

设备在休眠期间，无法更新参数，必须等自动唤醒后才能与平台服务器通讯并更新参数。如需立刻唤醒进行人工调试。可将小块强磁铁靠近设备指定区域1~2秒钟并移开，设备将自动复位重启，进入唤醒拍照模式。

5 产品核心优势

v 安装简单，快速部署，助力物联网项目快速落地

v 提供原始照片，方便核对校验

v 非侵入式采集，不影响设备正常工作

v 支持远程配置参数，FOTA远程升级，最大限度减少现场施工维护的人员成本

6 平台操作

6.1 默认平台

产品出厂默认连接我司指定物联网平台，平台界面如下：

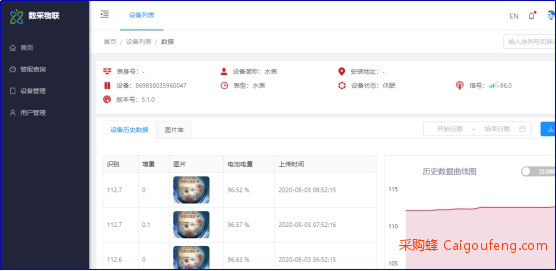

电脑端浏览器界面

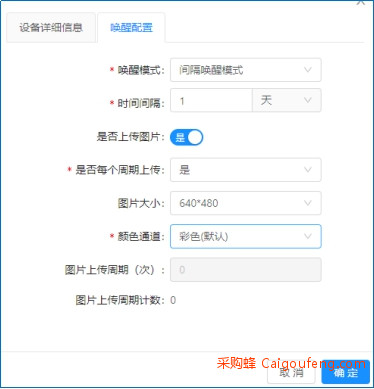

参数配置界面



登录后，点击 设备管理-管理，进行相应的设备参数配置。

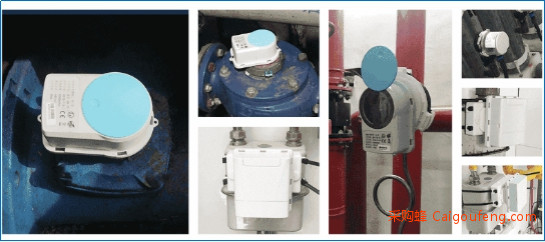

7 应用案例





仪表采集

8 安装指南

1. 安装设备时，摄像头应尽量对准表盘数字，翻盖应保持常闭状态 。

2. 安装好之后请勿再次移动，以防影响识别。若需调整位置，调整好后请联系技术人员重新配置识别算法

3. 设备应远离潮湿、雨淋等安装环境。

4. 设备安装完毕，必要时可配合扎带辅助固定。

5. 平台设置设备唤醒周期建议不能太短，否则会引起频繁上传数据导致电能耗尽。设备可上传照片2000~3000次。

7. 当表盘铁罩子生锈、或者表盘有污垢，务必用刮刀或铲子处理干净表盘，使其表面干燥，无粉尘或者油污。

9. 安装在户外的设备，需要注意防起雾，可以在内壁贴一包 1g 重量的氯化钙干燥剂。

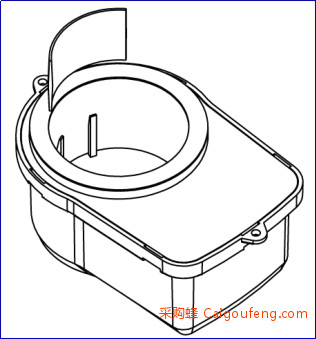

8.1 水表（指针）款安装

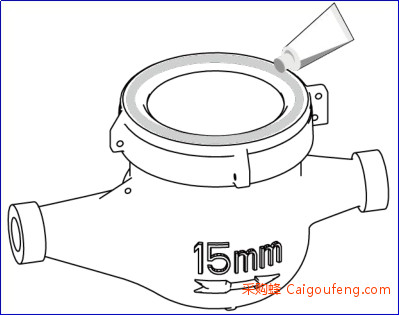

1. 擦拭干净水表表盘，围绕表盘涂一圈免钉胶。



2. 根据水表安装环境情况插入干燥剂。



3. 尽量保证读表器安装的朝向尽量和表盘数字对正。



4. 等待设备自动唤醒（根据平台设置）查看所拍照片是否清晰。也可使用磁铁激活设备，灯亮即激活成功。

5. 图像上传成功后，联系技术人员配置设备，使其正常读数。

8.2 电表（燃气表）款安装

1. 撕下 3M 背胶

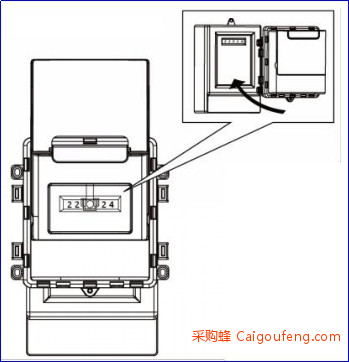

2. 打开电表读表器外盖。

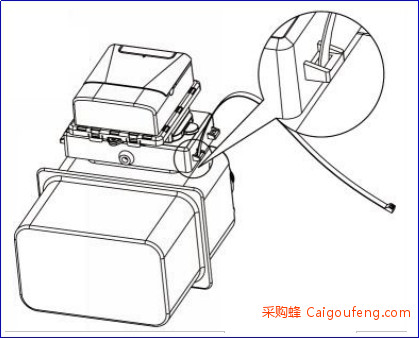

根据实际情况，使用扎带或粘贴方式固定

3. 尽量保证读表器安装的朝向尽量和表盘数字对正。



4.等待设备自动唤醒（根据平台设置）查看所拍照片是否清晰。也可使用磁铁激活设备，灯亮即激活成功。

5.图像上传成功后，联系技术人员配置设备，使其正常读数。



9 注意事项

(1) 本产品出厂默认内置物联网SIM卡，首年免流量费，次年起每台设备收取流量费10~20元，含免费技术支持服务。
