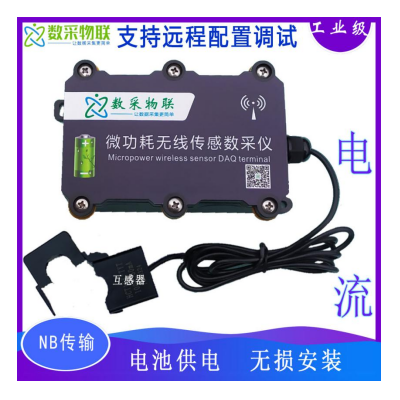

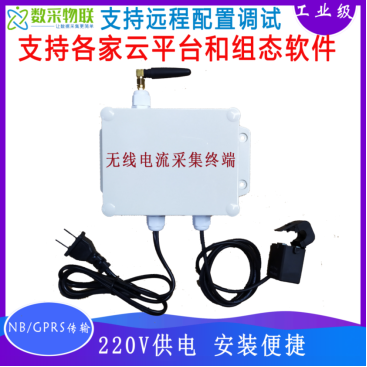

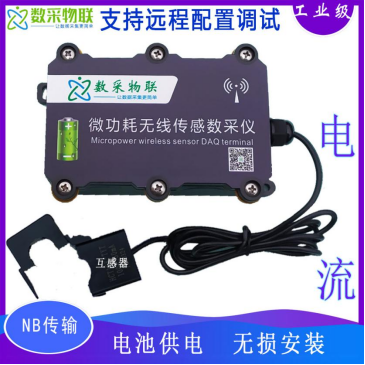

1 产品概述

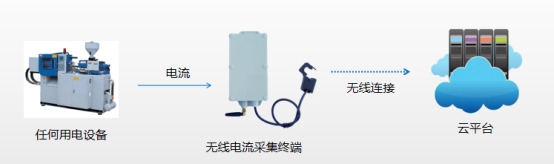

SC-LP-CT01无线电流采集传感器终端配备低功耗高灵敏度的开口式互感器，通过电磁感应原理将一次侧大电流转换侧二次侧小电流，进而用于电流监测,能够很敏感的探测线路电流的大小，同时向指定平台服务器以无线方式定时上报数据。

终端采用GPRS/NB-IOT/LoRa通信方式，克服现场特殊环境导致的无线通信遮挡，大大简化现场部署时间和降低施工费用。设备工作状态分为休眠、采集存储、激活上报三种状态。本终端搭配开合式互感器外形种类丰富，测量电流范围宽，采用优质磁芯材料，开合式结构，易于安装，用于交流电机，照明设备，空气压缩机，采暖通风与空调装置，建筑物的自控制系统，工业中城网，农网改造项目等场景的电流监测采集。

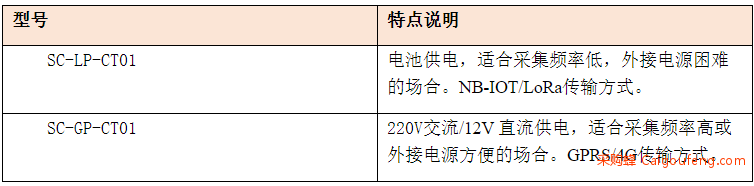

2 订货规格与选型

3 服务理念

我司郑重承诺:

您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )

本产品，现场只需普通工人接电安装即可! 无需调试！

我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。

免费提供物联网方案咨询服务！

4 产品特性

4.1 采集特性

采集类型：交流(可定制直流)

量程：0~50A/100A（可定制其他量程）

通道数量：1路电流采集

采集频率：1分钟~24小时，支持远程配置

精度等级：±2%

分辨率：0.1A

最大输入：100%(连续)/150%(1分钟)

4.2 电气特性

供电方式：电池供电/12V 直流/220V 交流

电池容量：3.6V*19Ah

待机功耗：小于5uA@3.6V

工作功耗：2~3mA@3.6V

发射功耗：50~100mA@3.6VV

绝缘阻抗：>100MΩ(初/次级间)

4.3 通信特性

天线类型：外置天线(可选内置天线)

传输方式：GPRS/NB-IOT/LoRa

通信协议：http post 主动推送

数据转发：任意公网服务器

数据上报方式：1、采集电流波动≥设定值时上报；2、按设定间隔上报当前测量值

4.4 结构特性

材质：PC塑料（外壳）

主体防护等级：IP65

主体尺寸：120mm×78mm×50mm

互感器探头结构：开口式

主体安装方式：壁挂或螺丝紧固

互感器探头安装方式：悬挂式安装

4.5 工作环境

温度-25°C～75°C，湿度0～95%（非冷凝）

5 微功耗工作模式

无线电流采集终端通过间歇工作的方式实现省电的效果，设备大部分时间处于待机状态， 仅有极小一部分电路继续工作以保持在微功耗的状态。这部分电路会保证系统时间的正确运行以及下次激活时间的正确记录。

设备每日的功耗计算：每日工作状态分为：待机状态和工作状态（唤醒采集数据并通过GPRS/NB-IOT方式上传数据），分别对应不同状态的功耗数据。

6 产品核心优势

Ø 自带电池，无需布线

Ø 安装简单，快速部署，助力物联网项目快速落地

Ø 支持任意物联网云平台，提供数据对接

Ø 非侵入式测量，不影响设备正常工作

Ø 整机防水防潮设计，满足恶劣环境下工作需求

Ø 支持远程配置，最大限度减少现场维护成本

7 数据上报通信协议

7.1 协议解析说明

HTTP  post推送方式，用户接收数据需提供http接收数据网址。

JSON格式数据报文示例：

{"VoltageCur":376,"TmpWidth":254,"TimePeriod":254,"MinCntSet":1,"IntData3":-9999,"IntData2":168,"IntData1":1,"InfoId":1,"ICCID":"1119205006447538","Extend2":16890,"Extend1":23}

报文解析：

{

    "VoltageCur": 367,//电池电压,367代表3.67V

    "TmpWidth": 254,//用于设置电流回差，单位 0.1 A，比如设置 20 为 2 A，电流变化超过 2A上报数据

    "TimePeriod": 254,//采集周期，采集周期的范围可设 1-255s，每隔固定T 采集一次

    "MinCntSet": 1,//强制上传时间，单位 5min，默认 48 即 48*5=240min=4 小时（有一定误差）

    "IntData3": -9999,//保留数据字段，无效

    "IntData2": 168,//电流值，168代表16.8A

    "IntData1": 1,//保留字段

    "InfoId": 1,//保留字段，固定为1

    "ICCID": "1119205006447538",//ID号

    "Extend2": 16890,//代表传感器累计上报次数

    "Extend1": 23 //信号强度

}

7.2 协议对接测试

可以采用 postman 调试。



7.3 协议定制

如需定制其他对接协议，如MQTT、对接组态软件等，可联系业务人员沟通。

8 平台对接

8.1 平台数据展示

产品出厂可选择连接我司指定开放工业物联网平台，平台界面如下：


手机端微信访问界面

8.2 用户指定平台

默认连接至电信物联网平台。其他平台可定制。

9 应用案例



设备工作时长监测



电流监测

10 注意事项

(1) 产品配套互感器探头不具备防水功能，如户外使用，需进行防水处理。

(2) 本产品内置SIM卡，每年流量费根据上报数据频率约10~20元。
