1 产品概述
DAQ-GP-EM4G-6多回路交流无线电压电流传感器/电量采集监测仪搭配多路开口式互感器，可以监控采集三相电压、电流、功率和电量等信息，可用于能耗采集监控。支持RS485和4G网络接口，数据可以对接客户指定的第三方云平台。本产品可实现单相/三相用电信息监测，配备4G网络接口可以直接接入物联网，可以直接在手机微信或网站上查看用电信息。它适用于需要电量信息在线远程监测的场景，安装方便，外观精美。
2 服务理念
我司郑重承诺:
您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )
本产品，现场只需普通工人接电安装即可! 无需调试！
我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。
免费提供物联网方案咨询服务！
3 产品特性参数
3.1 采集特性
l 电压测量范围：110 ~ 250VAC
l 电流测量范围：0~120A（其他量程可定制）
l 电压精度：±1V（默认）
l 电流精度：±0.1A（默认）
l 功率精度：±1W（默认）
RS485 信号线接线时注意 A、B 两条线不能接反，总线上多台设备间地址不能冲突。
|
序号
|
接口定义
|
说明
|
|
1
|
A、B
|
RS485通讯接口A和B
|
|
2
|
UA、N
|
A相电压检测接入火线和零线 设备取电接口
|
|
3
|
UB
|
B相电压检测接入火线
|
|
4
|
UC
|
C相电压检测接入火线
|
|
5
|
I 1+、I1-
|
电流1互感器接入接口
|
|
6
|
I 2+、I2-
|
电流2互感器接入接口
|
|
7
|
I 3+、I3-
|
电流3互感器接入接口
|
|
8
|
I 4+、I4-
|
电流4互感器接入接口
|
|
9
|
I 5+、I5-
|
电流5互感器接入接口
|
|
10
|
I6+、I6-
|
电流6互感器接入接口
|
|
11
|
K1+、K1-
|
备用继电器输出接口
|
3.2 电气特性
l 供电电源：220VAC
l 设备功耗：<=3W（默认）
3.3 通信特性
l 输出信号：RS485 modbus/4G网络
可定制WiFi/LoRa等其他通信方式
3.4 结构特性
l 主机整体尺寸：110×115×60mm
3.5 存储环境
l 温度-40℃～80℃
4 产品核心优势
u 安装简单，快速部署，助力物联网项目快速落地
u 支持自定义注册包和心跳包，方便平台区分设备。
u 支持任意物联网云平台和组态软件，提供数据协议对接
u 支持阿里云、百度天工、OneNet、腾讯云主流云平台
u 支持外接多路传感器
u 非侵入式采集，不影响设备正常工作
u 支持远程配置参数，FOTA远程升级，最大限度减少现场施工维护的人员成本
5 通信协议
数据上传方式支持RS485、TCP、UDP、HTTP、MQTT等主流通信方式，数据格式可以用modbus或者json的方式对接第三方平台。
5.1 数据上报通讯协议解析说明
JSON格式数据报文解析示例：
{
"fac5":1, //功率因数5
"current3":0.04, //电流3 A
"fac4":1, //功率因数4
"power2":0, //功率2 W
"energy6":0, //用电量6 kwh
"current2":0, //电流2 A
"fac6":1, //功率因数6
"power5":0, //功率5 W
"energy5":0, //用电量5 kwh
"fac3":1, //功率因数3
"volA":223.9, //A相电压 V
"power6":0, //功率6 W
"power3":0, //功率3 W
"current4":0, //电流4 A
"power4":0, //功率4 W
"id":"861658062222974",//设备ID
"volC":0.2, //C相电压 V
"fac2":1, //功率因数2
"energy4":0, //用电量4 kwh
"volB":0.1, //B相电压 V
"fac1":1, //功率因数1
"current6":0, //电流6 A
"energy1":0, //用电量1 kwh
"power1":0, //功率1 W
"energy2":0, //用电量2 kwh
"current5":0, //电流5 A
"current1":0 //电流1 A
}
6 应用场合
可用于各种场所的用电监控需求，配电柜、二级箱柜、末端的配电箱等。如:变配电室低压配电、出线回路、居民楼或社区、智慧园区、工业园区、需要实现智能用电控制的农业科技大棚等、酒店、旅游区等配电台区、商场、工厂、银行、写字楼等综合建筑群医院、学校等人员密集的场所、博物馆、文化馆等国家级文物保护单位、砖木或木结构建筑、其他火灾危险性大的电力线缆或设备需设置监控节点的位置。

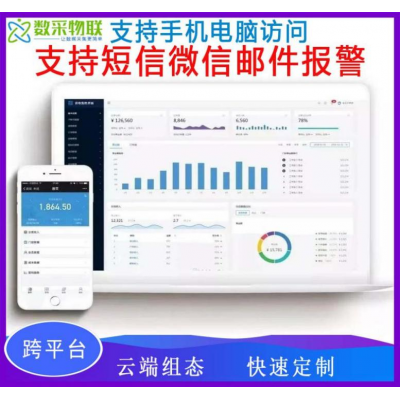

平台网页端数据展示示例
7 安装注意事项
产品接线时请断开电源!请专业电工接线操作，防止短路。
